ZW8-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。

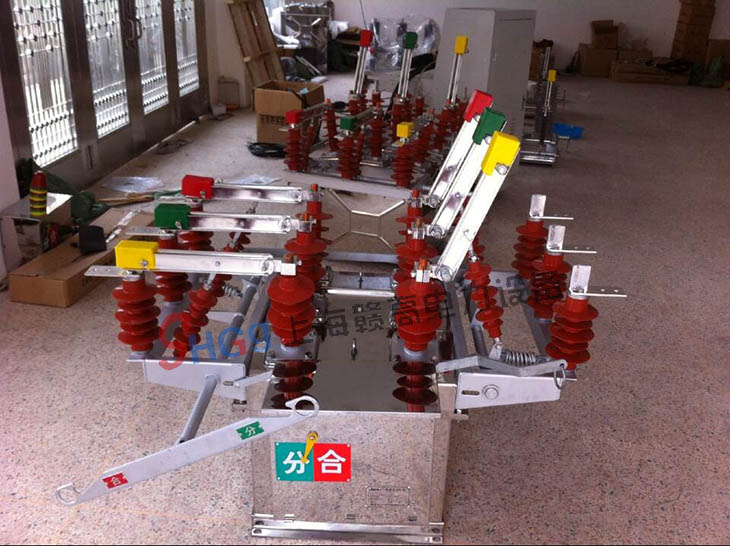

ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。
一、概述
采用真空滅弧室，空氣絕緣，配以電動彈簧操動機構，使得產品滅弧能力強，短路開斷次數高，無火災爆炸危險，操作方便，是一種性能優良，實用性較強的產品。
本產品總體結構采用三相共箱式，套管進出線，箱體內為干燥空氣，電動彈簧操動機構布置在箱體的側面，可在較嚴酷的環境條件下可靠使用。
本產品真空滅弧室采用陶瓷外殼，杯狀縱磁場觸頭結構，銅鉻觸頭材料，具有優良的開斷和關合短路電流能力。
該產品何種小，重量輕，外形美觀。真空滅弧室和絕緣支持套管設計緊湊，出線導電桿外注硅橡。
二、用途
ZW8-12/630-20型戶外高壓真空斷路器系交流50Hz的三相電力系統，主要用于開斷、關合城市市區10KV電網的負荷電流、空載電流及短路電流，也可作為農村電網和小型電力系統的分開關。
三、主要技術數據
| 序號 |
項目 |
參數 |
項目 |
參數 |
| 1 |
額定電壓 |
12KV |
額定操作順序 |
分-0.3S合分-180S合分 |
| 2 |
額定電流 |
630A |
額定短路電流開斷次數 |
30次 |
| 3 |
工頻耐壓 |
42KV |
機械壽命 |
10000次 |
| 4 |
雷電沖擊耐壓（峰值） |
75KV |
額定操作電壓（合/分閘線圈） |
DC220V AC220V |
| 5 |
額定短路開斷電流（有效值） |
20KA |
動、靜觸頭允許磨損厚度 |
3mm |
| 6 |
額定短路關合電流（峰值） |
50KA |
隔離斷口斷開距離 |
>200mm |
