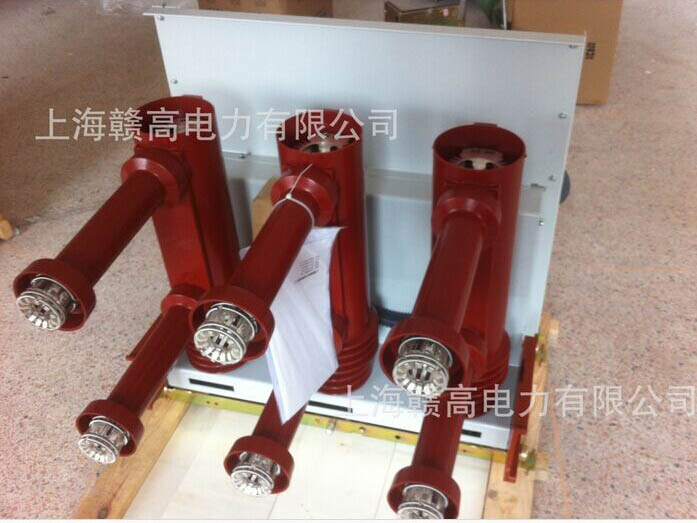

24KV VS1手車式戶內真空斷路器
如果您有任何問題可以聯系我們！
聯系我們
- 詳細信息
-
-
-
產品描述…
-
-
產品概述
VS1（ZN63A）-24戶內交流高壓真空斷路器適用于三相交流50Hz，10kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用?？膳溆肒YN28A-12（GZS1）等中置手車式開關柜，也可配于XGN-固定式開關柜。
本產品符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6-40.5kV戶內交流高壓真空斷路器》和IEC60056《高壓交流斷路器》標準。滿足DL/T403《12-40.5kV戶內高壓斷路器訂貨技術條件》。
使用環境條件
1、環境氣溫度：上限+40℃，下限-10℃;
3、相對濕度：日平均相對濕度：≤95%；月平均相對濕度：≤90 %；
日平均飽和蒸氣壓：≤2.2×10-3MPa，月平均飽和蒸氣壓：≤1.8×10-3MPa，
2、海拔高度：2000m及以下;
4、地震烈度：不超過8度；
5、使用場所無易燃、爆炸危險、化學腐蝕及劇烈振動。
結構特點
1、斷路器的滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體，以保證斷路器的總體配合性能。
2、采用中封式陶瓷真空滅弧室，銅鉻觸頭材料及縱磁場觸頭結構為當今世界公認的先進的熄弧方式。
3、真空滅弧室裝在采用APG新藝成型的絕緣筒內，不僅縮小了斷路器的整體尺寸，還防止了異物對滅弧的損傷和表面污染。
4、絕緣筒在借鑒國外同類產品優點的基礎上，增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流的能力。
5、操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能，斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸并沒有部分。
6、先進合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。
7、無需調整，極少維護或免維護。
主要技術參數
ZN63A-12(VS1)真空斷路器主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
12
|
12
|
12
|
12
|
12
|
|
2
|
額定電流
|
A
|
630 1250
|
630 1250
|
630 1250 1600
|
630 1600 2000
|
630 2500 3150
|
2000 2500 3150 4000 5000
|
|
3
|
額定絕緣水平
|
1min 工頻耐壓
|
|
42
|
42
|
42
|
42
|
42
|
42
|
|
額定雷電沖擊耐壓
|
kA
|
75
|
75
|
75
|
75
|
75
|
75
|
|
4
|
額定短路開斷電流
|
kA
|
16
|
20
|
25
|
31.5
|
40
|
50
|
|
5
|
額定短路關合電流(峰值)
|
kA
|
40
|
50
|
63
|
80
|
100
|
130
|
|
6
|
額定（峰值）耐受電流
|
kA
|
40
|
50
|
63
|
80
|
100
|
130
|
|
7
|
額定短時耐受電流
|
kA
|
16
|
20
|
25
|
31.5
|
40
|
50
|
|
8
|
額定短路開斷電流開斷次數
|
次
|
50
|
50
|
50
|
50
|
30
|
20
|
|
9
|
額定短路持續時間
|
s
|
4
|
4
|
4
|
4
|
4
|
4
|
|
10
|
額定操作順序
|
|
分-t合分-180s-合分
|
|
11
|
機械壽命
|
次
|
20000
|
20000
|
20000
|
20000
|
10000
|
10000
|
|
12
|
額定單個電容器組開斷電流
|
A
|
630
|
630
|
630
|
630
|
630
|
630
|
|
13
|
額定背靠背電容器組開斷電流
|
A
|
400
|
400
|
400
|
400
|
400
|
400
|
