詳細信息

詳細信息

產品屬性…
品牌上海贛高電力設備

型號 FZW28-12/630-20

極數 3P

額定頻率 50HZ

額定絕緣電壓 42KV

滅弧方式真空斷路器

機械壽命 1萬次

產品認證 ISO9001

產品描述…

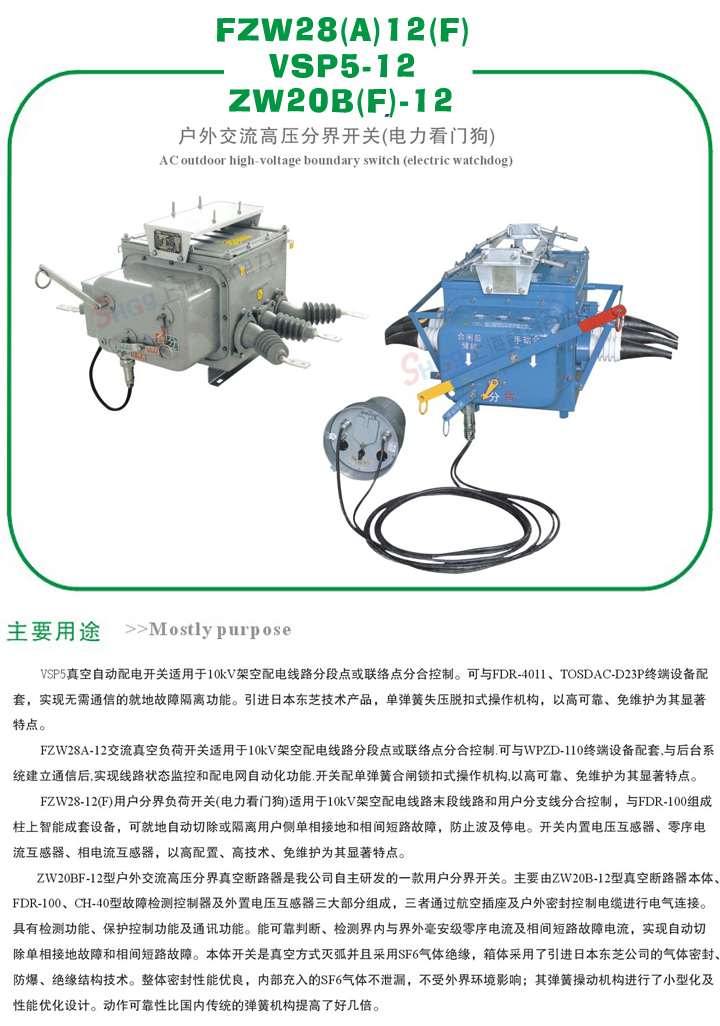

一、產品介紹:
適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。
適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。

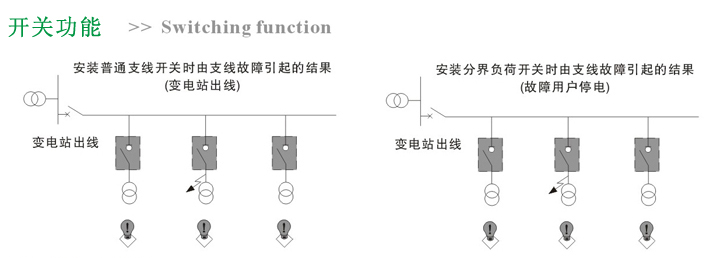

用于架空線路配電系統用的操作控制開關，有多種型式，VPS5-12型柱上真空負荷開關具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。該產品與FDR型故障檢測器或RTU遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。品樂電氣從日本東芝公司引進適用于12KV架空電線路的柱上真空負荷開關的全套生產技術，并投入了批量生產。

二、產品結構及特點：
1. 卓越的開斷性能：在引進東芝技術，趕超日本技術，進行擴容設計，將關合短路電流擴容到20kA;采用真空滅弧，SF6氣體絕緣，開關內有與真空滅弧室相串聯的隔離斷口，滅弧性能和耐壓性能優越。二者間由機構保證動作順序（真空滅弧室先斷開后關合、隔離刀先合后斷開)。適于開斷負荷電流，開關內除了真空斷口之外，還串有一個SF6隔離斷口，耐電壓性能特別優越。
2. 高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有
高溫氣體或飛濺物泄漏出來。
3. 免維護：開關的主回路和操動機構軍密封在SF6氣體為介質的箱體內；開關的主回路采用電纜頭引出或采用我
司拐角套管。
4. 由于采用零表壓SF6氣體絕緣，使開關體積精巧緊湊，同時又盡可能避免了漏氣隱患。具有手動/自動操作，
使開關操作靈活。配電磁操作機構，電保持。有電關合，失電分閘，結構簡單可靠。
5. 安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。
6. 具有自動化配電接口:可配裝各種變比的電流互感器，用于測量和保護以及計量，及配備遠動輔助接點。
7. 高可靠性:集日本東芝三十多年真空設備技術和實踐結晶，用我公司完善的質量管理體系為保證，使生產的產 具有高度的可靠性，SF6氣體充氣壓力為零表壓，不易產生泄露，可靠的密封技術，使開關內的氣體可保證20年正常工作。實現了無油化、無火災、無爆炸危險，運行十分安全。
8. 無需檢查、保養：帶電部分及操作機構在密封容器之內，不受外部環境影響。電弧被封閉在密封的真空滅弧室內，開關內部無污染源，因此本開關運行期間無需保養和檢修。

三、主要技術參數

額定電壓		kV	12
額定電流		A	630
額定頻率		Hz	50
額定短時耐受電流		Ka(有效值)rms	12.5（16）（4s）
額定關合電流		Ka(有效值)Peak	31.5(40)
工頻耐受電壓	對地	Ka(有效值)rms	50
	相間		50
	斷口		50
沖擊耐受電壓	對地	Ka(有效值)Peak	75
	相間		75
	斷口		85
額定電流下電壽命		次	5000
額定機械壽命		次	10000
額定機械壽命允許環境溫度		℃	-25~+40
重量		Kg	185
符合標準			IEC256-1ANSIC37.63GB3804-90
開斷感性電流		A	31.5
開斷容性電流		A	10
