概述

ZW32M-12型戶外高壓永磁真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。
該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。

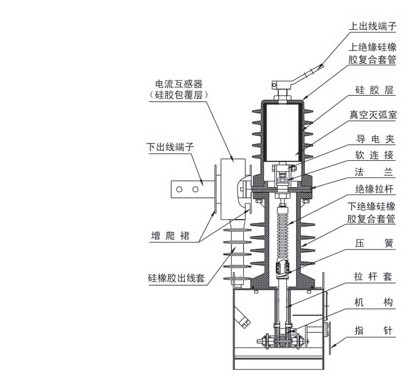

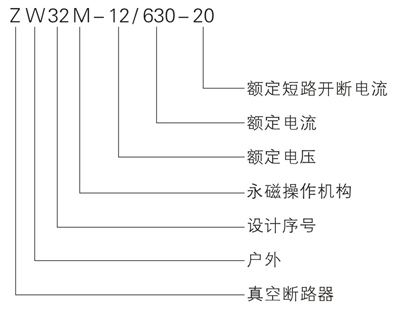

型號及其含義

主要技術參數

序號	項目	單位	參數
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定短路開斷電流	kA	20
5	額定峰值耐受電流(峰值)	kA	50
6	額定短時耐受電流	kA	20
7	額定短路關合電流(峰值)	kA	50
8	機械壽命	次	10000
9	額定短路開斷電流開斷次數	次	30
10	工頻耐受電壓(1min)；(濕)(干)相同、對地/斷口	kV	42/48
11	雷電沖擊耐受電壓(峰值)相間、對地/斷口	kV	75/85
12	二次回路1min工頻耐壓	kV	2

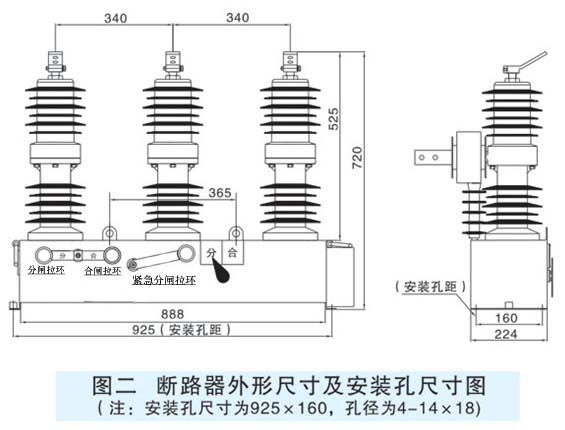

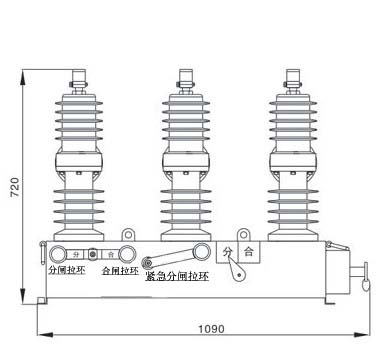

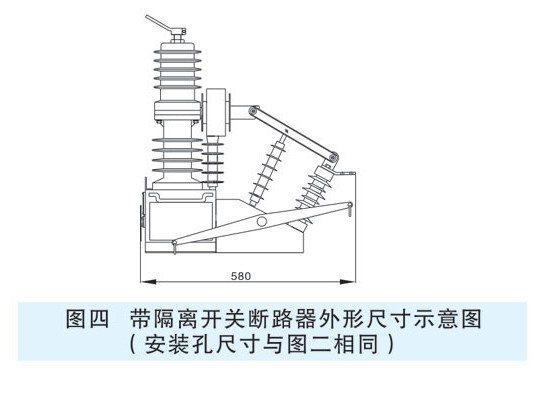

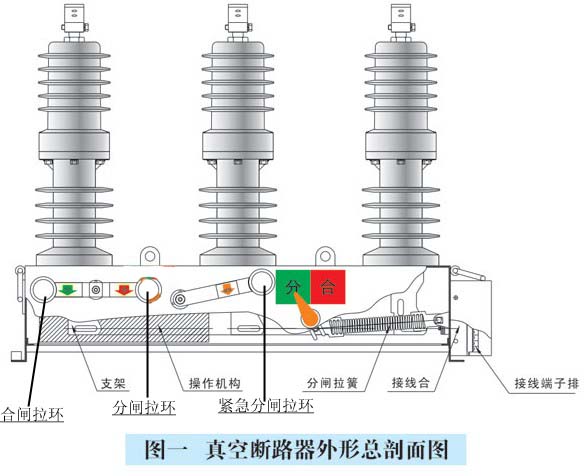

外形及安裝尺寸圖

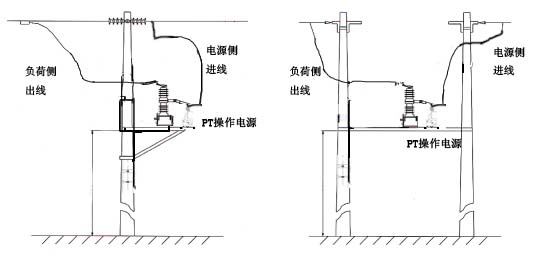

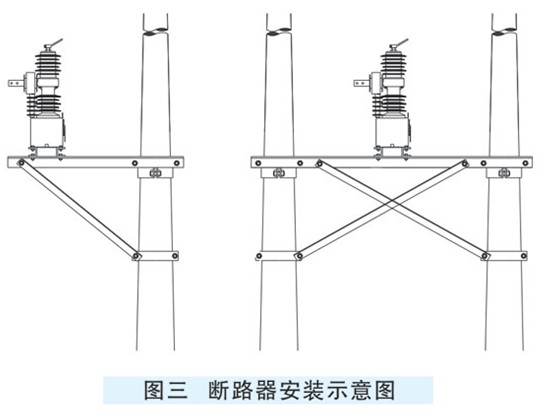

安裝示意圖

*斷路器離地面不小于6.5米 *PT與斷路器的間距不小于1.5米

YZW-10型戶外型操作電源變壓器

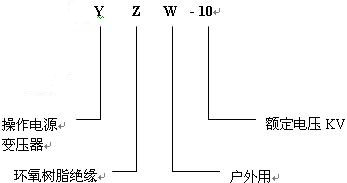

1 型號含義

本產品是供斷路器操動機構操作電源的專用變壓器。

2 技術參數

型號 YZW-10 額定一次電壓10KV(線電壓) 額定二次電壓(0.11或0.22KV) 容量(1000VA) 重量45KG

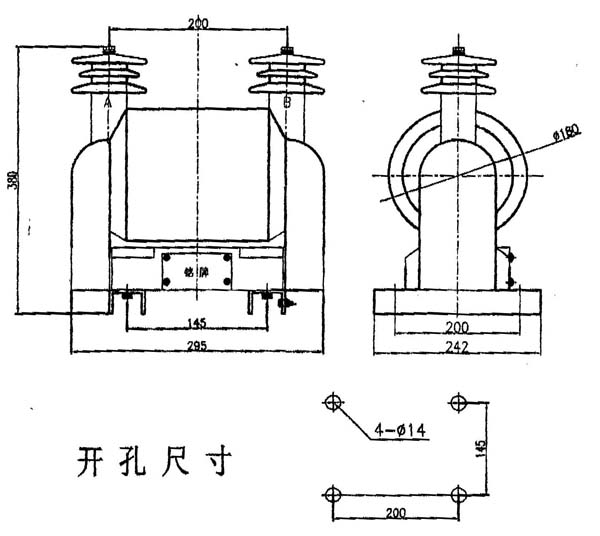

3 外形及安裝尺寸見圖

爬電距離580mm

建議ZW32型永磁真空斷路器與PT安裝間距大于580mm以上

********************

永磁機構的特性參數與所適配的斷路器有關，特別是真空滅弧室的參數。不同系列的真空滅弧室，對分合閘速度、機械壽命、觸頭壓力、開距、超行程、彈跳、不同期等有不同的要求，與之相對應，需要對永磁機構進行設計，以達到滅弧室的要求。因此，對用戶來說，選用永磁機構，并不是保持力越大越好、速度越快越好，速度太快，一方面降低真空滅弧室的壽命，另一方面是以增大操作電流為代價的，導致控制部分可靠性下降。

下表是我公司設計的ZW32-12/630-20型永磁機構的相關參數

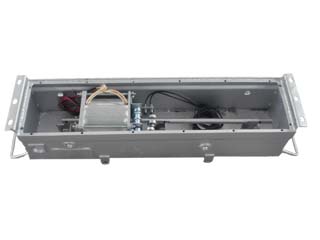

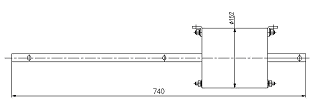

ZW32永磁機構外形圖
