| 品牌： |
|
型號： |
ZW32-12G/630-20 |
| 極數： |
3P |
額定頻率： |
50HZ |
| 額定絕緣電壓： |
42000 |
滅弧方式： |
真空斷路器 |
| 機械壽命： |
1（萬次） |
產品認證： |
ISO9001 |

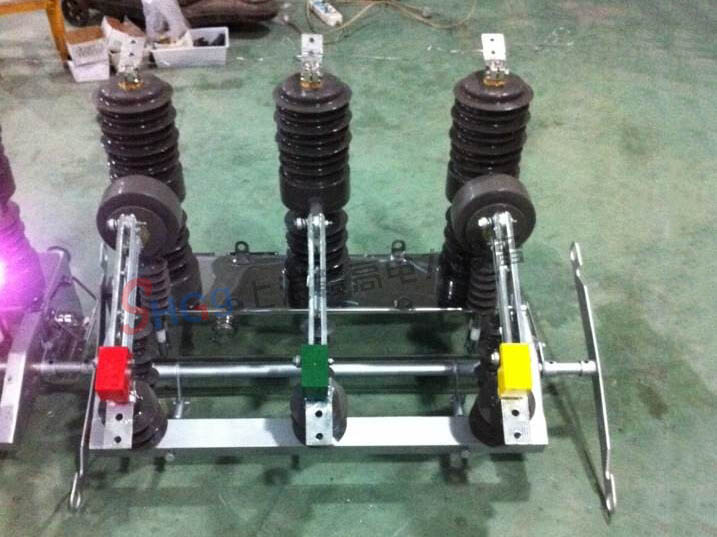

ZW32-12/630-20戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
ZW32-24,ZW32-24G戶外高壓真空斷路器ZW32-24/630－20型戶外高壓真空柱上干式斷路器（以下簡稱斷路器），是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求。
| ZW32-12系列柱式戶外高壓真空斷路器是三相交流50Hz，額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村的配電系統的負荷電流．過載電流和短路電流。 |
|
| |
| 主要技術參數 |
|
| 序 號 |
名 稱 |
單位 |
數 據 |
| ZW32-12/T400-12.5 |
ZW32-12/T630-16 |
ZW32-12/T630-20 |
| 1 |
額定電壓 |
kV |
12 |
| 2 |
額定電流 |
A |
400 |
630 |
630 |
| 3 |
額定短路開斷電流 |
kA |
12.5 |
16 |
20 |
| 4 |
額定短路關合電流（峰值） |
31.5 |
40 |
50 |
| 5 |
額定峰值耐受電流 |
31.5 |
40 |
50 |
| 6 |
額定短路耐受電流 |
12.5 |
16 |
20 |
| 7 |
額定短路持續時間 |
S |
4 |
| 8 |
額定絕緣水平 |
雷電沖擊耐壓（峰值） |
kV |
相間、對地75，斷口85 |
| 1min工頻耐壓 |
相間、對地42，斷口48 |
| 9 |
額定操作順序 |
|
分-0.3S-合分-180S-合分（電動機構） |
| 10 |
額定短路電流開斷次數 |
次 |
30 |
| 11 |
機械壽命 |
10000 |
| 12 |
額定操作電壓（分合線圈） |
V |
DC220、110、AC220 |
| 13 |
動靜觸頭允許磨損累積厚度 |
mm |
3 |
| 14 |
過電流脫扣器額定電流 |
A |
5 |
| 15 |
電流互感器電流比 |
|
200/5、400/5、600/5 |
| 16 |
觸頭開距 |
mm |
9±1 |
| 17 |
觸頭超程 |
2±0.5 |
| 18 |
平均分閘速度 |
m/s |
1.2±0.3 |
| 19 |
平均合閘速度 |
0.6±0.2 |
| 20 |
合閘時間 |
ms |
30-60 |
| 21 |
分閘時間 |
20-40 |
| 22 |
合閘彈跳時間 |
≤2 |
| 23 |
三相分合閘同期性 |
≤2 |
| 24 |
每相回路直流電阻 |
μΩ |
≤80 |
| 25 |
儲能電機 |
額定電壓 |
V |
-220 |
| 額定功率 |
W |
200 |
| 儲能時間 |
S |
≤8 |
| 26 |
質量 |
kg | |
