一、產品型號及符號含義

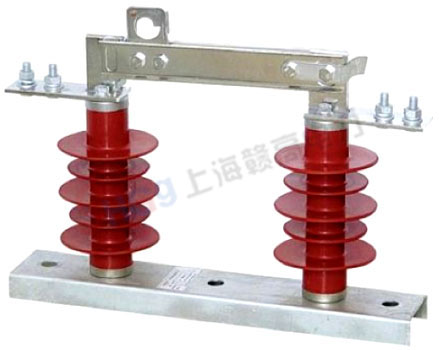

GW9-12(W)型戶外單極隔離開關(以下簡稱為開關)適用于10千伏高壓輸配電線路上，用以切斷和閉合無負載有電壓的單相或三相電路。開關供三相線路系統單相使用，其結構簡單、經濟，使用方便。開關的額定電流有： 200；400；600和1000安。它們皆由底座、支柱絕緣子、導電部分和機構部分組成。采用閘刀式結構分合閘達到切斷和閉合線路。每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度對以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣鉤棒操作機構部分便可以進行會閉運動。閘刀有自鎖裝置。開關的外形見圖一所示。
二、使用環境條件和主要技術參數
1、使用環境條件:
1.1海拔高度不超過1000米；
1.2環境溫度：環境溫度不高于+40℃
環境溫度不低于-30℃
l.3戶外風速不超過35米/秒；
1.4地震烈度不超過8級；
1.5 安裝場所應無嚴重影響開關絕緣和導電能力的氣體，蒸氣，化學性質沉積、鹽霧、灰塵污垢及其他爆炸性、侵蝕性介質
1.6、安裝場所應無頻繁的劇烈振動。
2、主要技術參數見表一
三、安裝、使用和調整
3、安裝方式和安裝尺寸見圖一和圖二所示
4、安裝前的工作
4.l 清除另件上的灰塵、污物，并仔細擦除絕緣瓷瓶的表面，擦洗接地螺釘?shù)慕泳€表面。
4.2在轉動部位和接觸處涂一層工業凡士林。
4.3檢查接觸面，調節壓縮彈簧的高度，使接觸壓力符合表二。
4.4本開關只適用于吊裝使用如圖二所示，它一般與線路上的變壓器配合使用。
4.5本開關額定電流在200-400安時一般只使用三個安裝孔。600-1000安的使用三個安裝孔。
4.6每年定期檢查開關下列部位。
4.6.l清除塵垢，特別是導電部分，接觸面處和絕緣瓷瓶表面等。
4.6.2、檢查各另作部件有無損傷，特別注意檢查絕緣瓷瓶有無損失，破裂現象。
4.6.3、檢查導電部分的接觸面是否良好。
8、拆箱后，檢查產品及隨附的產品合格證，安裝使用說明書等是否齊全。
9、檢查開關各另部件有無損傷和絕緣瓷瓶碎裂現象。
10、若開關不馬上使用，應作定期檢查，并在接觸面處和轉動部分涂一層工業凡士林。
|
