PRODUCT
| 品牌 | 上海贛高電力設備 |
| 型號 | GW5-10/630 |
| 額定電壓 | 40.5KV |
| 額定電流 | 630A |
| 峰值耐受電流 | 75 |
| 產(chǎn)品認證 | ISO9001 |
|

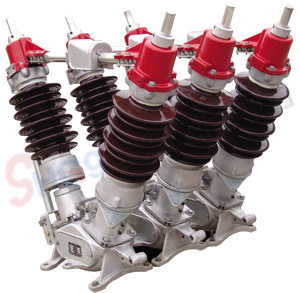

GW5系列戶外高壓隔離開關 | |||||||||||||||||||||||||||||||||||||||
| ◎概述 | |||||||||||||||||||||||||||||||||||||||
|
GW5系列戶外交流隔離開關為交流50Hz的戶外高壓電器設備，額定電壓等級 有40.5KV 72.5KV和126KV，供高壓線路在無負載情況下進行開合，以及對被 檢修高壓母線 斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，也可用于開.合小的電容或電感電流。 | |||||||||||||||||||||||||||||||||||||||
| ◎使用環(huán)境條件 | |||||||||||||||||||||||||||||||||||||||
| 海拔；不超過3000m; 周圍空氣溫度：上限40℃，下限-25℃； 風速不超過35m/s; 地震烈度不超過8度； 污穢等級不超過Ⅱ級； 覆冰厚度不大于10mm; 安裝場所應無易爆.易爆危險.無化學腐蝕及劇烈振動。 | |||||||||||||||||||||||||||||||||||||||
| ◎型號及其含義 | |||||||||||||||||||||||||||||||||||||||
| ◎主要技術參數(shù) | |||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
| ◎結構簡介 | |||||||||||||||||||||||||||||||||||||||
| 每臺隔離開關單極由兩個支柱絕緣子，分別固定在一個底座上，交角為50。構成V型結構，主要由以下幾部分組成；底座部分 支柱絕緣子 接線座部分 觸頭部分 接地刀 接地靜觸頭 接線端子等。 本隔離開關分不接地 單接地和雙接地三種，主軸與接地刀之間具有機械聯(lián)鎖，并帶輔助開關。開關的操作方式有手動和電動兩種。 | |||||||||||||||||||||||||||||||||||||||
