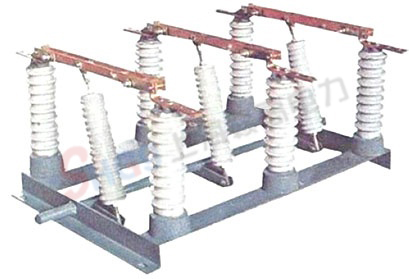

戶內隔離開關GN2-35/630A
如果您有任何問題可以聯系我們！
聯系我們
- 詳細信息
-
-
產品描述…
| 品牌： | | 刑號： | GN2-40.5/630A |
| 極數： | 3P | 額定頻率： | 50HZ |
| 額定絕緣電壓： | 95KV | 滅弧方式： | 戶內高壓隔離開關 |
| 機械壽命： | 1（萬次） | 產品認證： | ISO9001 |
：概述 GN2-12、GN2-40.5系列戶內交流高壓隔離開關是三相交流50Hz高壓開關設備，用于額定電壓為10-35kV的電力系統中，作為有電壓無負載的情況下分、合電路之用。隔離開關配用CS6-2型手力操動機構。
本系列隔離開關為三相聯動式，由底架、轉軸及聯動板、支柱絕緣子、導電閘刀及靜觸頭等部分組成。轉軸裝在底架上，軸上焊有聯動板，通過拉桿絕緣子（GN2-40.5T型用環氧玻璃布板絕緣桿）與閘刀相連。轉軸兩端伸出底架，其任何一端均可與操動機構相連進行分、合閘。本系列隔離開關可以水平、垂直或傾斜安裝。GN2-40.5T型為統一設計產品。結構
GN2型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、操作瓷絕緣子和導電部分組成。其中：GN2-35/630-Ⅰ、Ⅱ；1250-Ⅰ、Ⅱ型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、瓷套、操作瓷絕緣子和導電部分組成。基本參數
| 型號 | 產品代號 | 額定電壓kv | 工作電壓KV | 額定電流A | 動穩定電流KA（峰值） | 熱穩定電流KA（有效值） | 重量kg |
| 10s | 6s |
| GN2-10/2000 | 7151 | 10 | 11.5 | 2000 | 80 | 36 | | 79 |
| GN2-10/3000 | 7152 | 10 | 11.5 | 3000 | 100 | 50 | | 157 |
| GN2-20/400 | 7155 | 20 | 23 | 400 | 50 | 10 | | 71 |
| GN2-35/400 | 7157 | 35 | 40.5 | 400 | 50 | 10 | | 104 |
| GN2-35/400（全工況） | 71402 | 35 | 40.5 | 400 | 50 | 10 | | 114 |
| GN2-35/630 | 7158 | 35 | 40.5 | 630 | 50 | 14 | | 110 |
| GN2-35/630（全工況） | 71403 | 35 | 40.5 | 630 | 50 | 14 | | 119 |
| GN2-35/2000 | 7164 | 35 | 40.5 | 2000 | 85 | 36 | | 195 |
| GN2-35/2000（全工況） | 71404 | 35 | 40.5 | 2000 | 85 | 35 | | 206 |
| GN2-35/630-Ⅰ | 7195 | 35 | 40.5 | 630 | 40 | | 16 | 212 |
| GN2-35/630-Ⅱ | 7196 | 35 | 40.5 | 630 | 40 | | 16 | 212 |
| GN2-35/1250-Ⅰ | 7197 | 35 | 40.5 | 1250 | 70 | | 25 | 231 |
| GN2-35/1250-Ⅱ | 7198 | 35 | 40.5 | 1250 | 70 | | 25 | 231 |
外型及安裝尺寸
| 型號 | 產品代號 | 主要尺寸 |
| L | L1 | H | h | A | A1 | A1 | B |
| GN2-10/2000 | 7151 | 1150 | 160 | 582 | 327 | 910 | 350 | 150 | 316 |
| GN2-10/3000 | 7152 | 1240 | 160 | 655 | 360 | 966 | 350 | 150 | 480 |
| GN2-20/400 | 7155 | 1150 | 250 | 800 | 450 | 908 | 350 | 120 | 450 |
| GN2-35/400 | 7157 | 1530 | 380 | 950 | 520 | 1100 | 450 | 170 | 635 |
| GN2-35/630 | 7158 | 1530 | 380 | 960 | 535 | 1100 | 450 | 170 | 635 |
