| 牌： |
|
| 型號： |
GW8-63W/400 |
| 產品認證： |
ISO9001 |

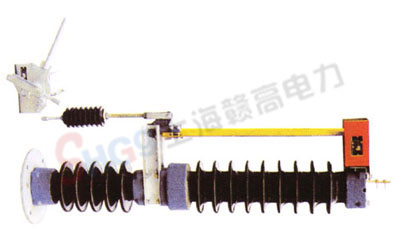

GW8、GW13系列中性點隔離開關
1、概述
GW8系列（GW8-35、GW8-63、GW8-110、GW8-40.5、GW8-72.5、GW8-126型）、GW13系列（GW13-35、GW13-63、GW13-110、GW13-40.5、GW13-72.5、GW13-126型）中性點隔離開關是單極交流50Hz戶外高壓電器，供變壓器中性點在有電壓無負載情況下，對變壓器中性點與接地聯線進行分、合之用，從而實現變壓器中性點接地或不接地兩種運行方式的自由切換。
GW8、GW13系列中性點隔離開關可按用戶要求選配手動或電動操作機構。
2、技術參數
| 項目 |
主要規格和技術 |
備注 |
| 額定電壓kV |
63 |
110 |
可接受
特殊訂貨 |
| 工作電壓kV |
72.5 |
126 |
| 額定電流A |
630 |
630 |
| 動穩定電流（峰 值）kA |
25 |
25 |
| 熱穩定電流kA/S |
10/3 |
10/3 |
| 重量kg |
125 |
150 |
| 支柱絕緣子爬電比距cm/kV |
2.5 |
2.5 |
3、產品主要結構
3.1 GW8、GW13中性點隔離開關由底座、支柱絕緣子、導電排、觸頭、接線板等組成。
3.2 在支柱絕緣子上部有觸頭及接線扳，下部有拐臂及連桿。操作機構通過輸出拐臂、連桿，軸承拐臂等驅動隔離刀閘作分、合閘運動。
3.3 隔離開關的觸頭由3對觸指、觸指彈簧和觸指座三部分組成。
4、安裝
4.1 將隔離開關本體用手推到合閘位置將后，再將電動（或手動）操作機構安裝到位，并將操作機構也手動到合閘位置，根據實際需要的長度連接好操作連桿，使機構處于分合閘位置時能保證閘刀可靠分合，后將接頭處各緊固件緊固。
4.2 測量隔離開關主回路電阻應在下表所示范圍：
| 隔離開關型號 |
主回路電阻 |
| GW8/GW13-72.5 |
≤200μΩ |
| GW8/GW13-126 |
≤250μΩ |
測量合格后應在觸頭部分涂上工業凡士林油
5、使用及維護
本隔離開關在線路無負載時方可進行操作。開關應定期檢修（約1～2年），如遇嚴重故障，應在故障后立即進行檢修。
5.1 清除導電部分及支柱絕緣子表面污垢，接線端子與母線連接平面及觸頭接觸面清理干凈，涂上工業凡士林。
5.2 檢查所有緊固件，如錐銷、螺栓是否松動。
5.3 檢查操作機構是否正常。
6、包裝運輸與儲存
6.1 產品的包裝箱應作出標記，不允許翻倒。
6.2 產品到貨后，請及時進行驗收，如發現問題，應及時與我公司取得聯系，以便分析處理。
6.3 產品啟封后，如不立即安裝或要長期存放時，須存放在干燥有遮蔽的場所。
CJ6型電動機操動機構
一、概述
CJ6電動機操動機構是我公司GW37、GW38、GW4、GW5、GW8、GW13系列隔離開關用電動機操作機構。本產品具有結構簡單、功能可靠、體積小、重量輕、噪音低等優點。
本產品符合 GB1985-2004 《交流高壓隔離開關和接地開關》，可20年免維修。
本產品適用于252kV及以下高壓隔離開關、接地開關電動操作使用。
二、技術參數
1、適用于高壓隔離開關及接地開關的參數詳見表1
| 操作機構型號 |
輸出扭矩（N.m） |
合閘和分閘時間 |
輸出轉角（度） |
| CJ6 |
200~700 |
≤4±1 |
90、180 |
| 備注 |
上述各項參數可根據用戶要求特定 |
2、CJ6型電動機操動機構的額定參數見表2。
| 項目 |
參數 |
| 額定電機電壓（V） |
AC380 、DC220、DC 110V |
| 額定控制電壓（V） |
AC220 、DC220、DC 110V |
| 額定電機電流（A） |
370W為1.13，550W為1.58 |
| 額定輸出扭矩（N.m） |
200~700 |
三、操動機構特點
1、實用性強
1.1 機構接通電源就能在"就地"或"遠控"進行操作，一臺電機通過兩級蝸輪減速器輸出扭矩，就可驅動隔離開關或接地開關，準確、可靠的實現合閘、分閘動作；
1.2 利用行程（微動）開關控制操作機構輸出轉角或它運行的位置。利用蝸桿蝸輪傳動保證需要的輸出扭矩和速度，本機構操作平穩、沖擊力小、噪音低，并具有可靠的自鎖功能；
1.3 本機構可分別實現電動和手動操作，電動和手動能互鎖；
1.4 利用時間繼電器控制電機自動斷電，防止誤操作；
1.5 箱體為不銹鋼板焊接結構。其外形美觀、結構合理，具有可靠的防水、防塵、防腐及防銹蝕性能。對各種地域均能適應，輕巧美觀。
2、經濟性
2.1 只需電源電壓就能操作，不需要其它附屬設備；
2.2 機構零部件標準化程度高，便于加工制造；
2.3 產品價格合理。
3．維護、檢查簡單
3.1 本操作機構結構簡單，維護方便易行，零部件具有互換性；
3.2 機構內的軸承及兩級蝸輪減速器都是密封式結構，采用油脂潤滑，可不加油，免維護；
3.3 打開正門或側門，可方便實施維護和檢查。
4． 結構概述及動作說明
4.1 電動操作部分
這部分由1臺交流電動機、兩級蝸輪減速器和電器控制元件組成。電動機的動力通過第一級蝸輪減速器、第二級蝸輪減速器、由輸出軸傳遞給隔離開關或接地開關，實現分閘、合閘動作。輸出軸的旋轉角度靠?jī)蓚€(gè)行程開關控制電動機實現，動作時間誤差±1秒。
4.2 手動操作部分
手動操作時，把正面箱門打開，逆時針轉動與電氣旋鈕開關固定在一起的閉鎖板，至露出手柄插入孔，把手柄插入，通過手搖可操作機構分、合閘。當松開閉鎖板及旋扭開關時，閉鎖板及旋扭開關自動復位，手柄插孔被擋住，手動操作無法進行，從而實現了手動操作和電動操作的電氣互鎖。
4.3 行程（微動）開關及輔助開關
機構的合閘、分閘及輸出轉角的準確控制，是由一套行程（微動）開關來控制電動機實現。本機構采用了性能優良、動作可靠的F9系列快速動作輔助開關，輔助開關軸直接和蝸輪減速器輸出軸的下端相連。
4.4 門閉鎖開關
在內門的內側設置有門閉鎖微動開關，當內門關閉時，門板壓下微動開關，此時機構的控制回路通電，照明回路被切斷，可以電動操作；反之，當內門打開時，微動開關釋放復位，機構的控制回路被切斷，形成閉鎖，同時照明回路通電，燈亮。
4.5 本機構設置有"就地/遠控"操作按扭和溫濕度控制器，可方便操作并實現箱內的溫濕度自動控制。
4.6 方便用戶的維護工作，箱內設有照明燈。
四、安裝及調試
1、發貨明細見裝箱單。
2、驗收及開箱注意事項
2.1 開箱時，必須按箭頭指示方向進行并防止進水。
2.2 按發貨明細表進行清點。
2.3 驗收時，按開箱狀態確定下列事項：
（1）是否與訂貨相符
（2）運輸途中是否有破損；
（3）附件是否齊全。
3、安裝注意事項
（1）安裝時，先將背板上的4個M16螺栓固定在基礎上，調整機構，使機構輸出軸中心與開關產品輸入中心同軸，然后預固定。
（2）機構與本體的按裝是通過抱箍與ф60水煤氣管（按實際尺寸截取長度）進行連接，這時可將機構的四個M16螺栓松開，讓機構處于自由狀態，根據安裝面與背板之間的距離鎖緊螺母。對水煤氣管L≤1m的，不同軸度≤1mm，L≥1m的，不同軸度≤2mm，不同軸度可通過4個M16螺栓來調整。然后松開抱箍并鎖緊螺栓，把截取后的鋼管放入抱箍?jī)?nèi)，不要鎖緊抱箍螺栓。
（3）上述工序結束后，先打開箱門將手動閉鎖手把逆時針轉動，至手動孔完全打開，再將手搖把插入手動孔中操作。面對機構順時針搖動為合閘，逆時針搖動為分閘，再操動機構，觀察機構與本體分合閘位置是否正確，使兩者位置相匹配，然后鎖緊抱箍螺栓。后鎖緊抱箍頂頭螺絲。
（4）電纜進線孔裝在機構箱的底部，箱體底板上開有三個過線孔，其中兩個分別通過1.5平方毫米的控制電纜；另一個孔通過動力電纜，用戶可參照電氣原理圖和端子接線圖進行外部線路連接。
（5）加熱器是為了機構箱內的防潮和恒溫而設置的，設置的溫濕度控制器，溫度低于2℃時，加熱器工作，濕度控制范圍≥95%RH。另外，在箱體的上下部設有兩個透氣孔保證空氣流通。
（6）安裝完畢后，確認接地可靠。
（7）本機構設置有缺相、錯相相序保護器，若現場電源相序接錯，則相序保護器紅燈亮起，電動機將不能操作，僅需調整電源相序，相序保護器綠燈亮起即可正常工作。
（8）機構殼體是靠自身的獨特設計而達到防水，防污要求，沒有采用密封膠條，對機構內部空氣流通有極好效果。
4．維護
為了保持機構有穩定的性能，建議在停電時，用戶對隔離開關（接地開關）本體的活動關節處進行加油潤滑。
5．電氣原理圖和端子接線圖見附圖。
