產品概述

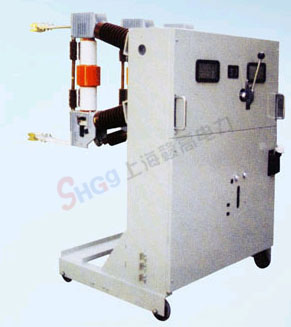

ZN23-40.5系列戶內高壓真空斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置，配有CT19彈簧操動機構。產品分為固定式和手車式兩種。固定式是配置XGN17-40.5箱式固定式高壓開關柜中使用；手車式配置在JYN1-40.5手車上在JYN-40.5移開式金屬封閉開關柜或GBC高壓開關柜中使用，也可配置在 KYN10-40.5手車上在KYN10-40.5組裝式金屬封閉開關柜中使用。
本系列產品技術參數高、開斷能力強、動作可靠、性能穩定、壽命長、維護簡便，且無爆炸危險及污染，供工礦企業，發電廠及變電站控制之用，并適用于頻繁操作的場所，也可用于切合電容器組等特殊場合。
使用環境
1、周圍空氣溫度：上限+40℃，下限-10℃，高寒地區-25℃;
2、海拔：1000m;
3、相對濕度：日平均值不大于95%；月平均不大于90%；（+25℃）；飽和蒸汽壓：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超過8度；
5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。
技術參數
| 序號 |
項目 |
單位 |
參數 |
| 1 |
額定電壓 |
kV |
40.5 |
| 2 |
額定電流 |
A |
1250 1600 2000 |
| 3 |
額定短路開斷電流 |
kA |
25 31.5 |
| 4 |
動穩定電流（峰值） |
kA |
63 80 |
| 5 |
4s熱穩定電流 |
kA |
25 31.5 |
| 6 |
額定短路關合電流（峰值） |
kA |
63 80 |
| 7 |
額定短路電流開斷次數 |
次 |
20 |
| 8 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
| 9 |
額定操頻率 |
Hz |
50 |
| 10 |
額定雷電沖擊耐受電壓（全波） |
kV |
185 |
| 11 |
1min 工頻耐受電壓 |
kV |
95 |
| 12 |
合閘時間 |
ms |
≤75 |
| 13 |
分閘時間 |
ms |
≤60 |
| 14 |
機械壽命 |
次 |
10000 |
| 15 |
額定工作電壓 |
V |
AC DC110 AC DC 220 |
主要機械調整參數
| 序號 |
項目 |
單位 |
參數 |
| 1 |
觸頭開距 |
mm |
25±3 |
| 2 |
接觸行程 |
mm |
8±2 |
| 3 |
平均合閘速度 |
m/s |
0.6～0.9 |
| 4 |
平均分閘速度 |
kA |
1.8～2.2 |
| 5 |
三相分合不同期性 |
ms |
≤2 |
| 6 |
觸頭合閘彈跳時間 |
ms |
≤3 |
| 7 |
油緩沖器緩沖行程 |
mm |
15±1 |
| 8 |
觸頭允許磨損累計厚度 |
mm |
3 |
| 9 |
各相回路電阻 |
μΩ |
≤50 |
