一、概述

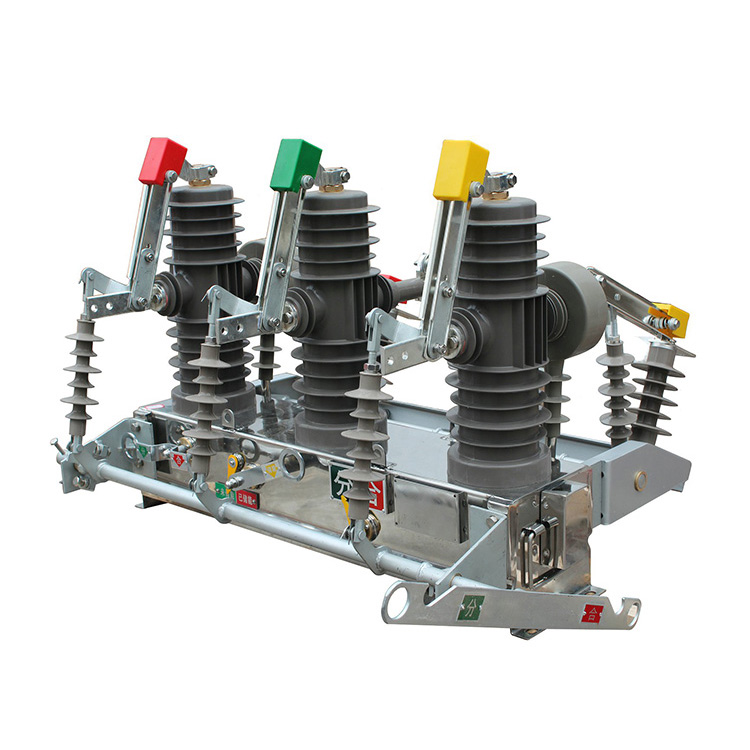

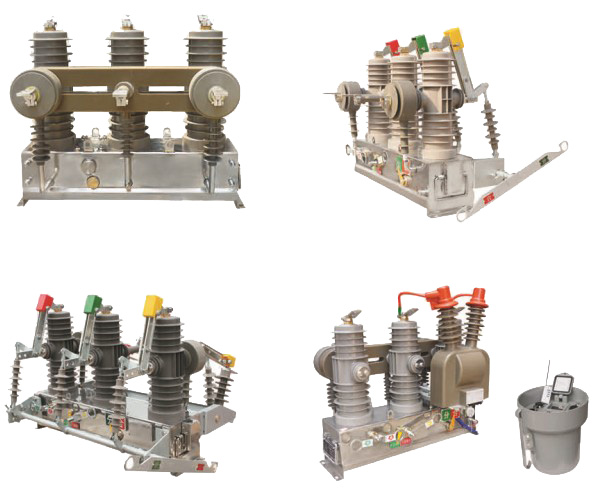

ZW43-12系列戶外智能真空斷路器，主要用于額定電壓12kV，50Hz三相交流配電電網中。根據具體配置要求，可實現過流保護，過流延時保護，速斷保護及單相接地保護(小電流接地保護)等功能。可靠與FTU終端聯接，可實現遙控、遙測、遙信、遙調等四遙功能，可通過GSM、CDMA、GPRS等傳輸系統，在線監視設備運行狀態等。使設備更加人性化，是配網自動化設備。
二、使用環境條件
海拔高度不超過2000m；
周圍空氣溫度：-40℃~+45℃；
風速不大于35m/s；
污穢等級：IV級；
安裝場所：無易燃、爆炸危險、化學腐蝕的場所；
地震強度不超過8度。

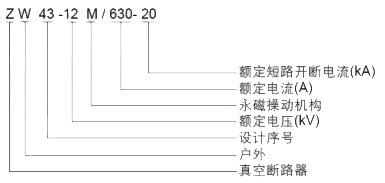

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
額定頻率
|
Hz
|
50
|
|
4
|
額定短路開斷電流
|
kA
|
20
|
|
5
|
額定峰值耐受電流(峰值)
|
kA
|
50
|
|
6
|
額定短時耐受電流(4S)
|
kA
|
20
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
8
|
機械壽命
|
次
|
30000
|
|
9
|
額定電流開斷次數
|
次
|
30
|
|
10
|
工頻耐壓(1min):干式相間、對地/斷口
|
kV
|
42/48
|
|
11
|
工頻耐壓(1min):濕式
|
kV
|
34
|
|
12
|
雷擊沖擊耐受電壓（峰值）相間、相對地、斷口
|
kV
|
75/85
|
|
13
|
凈重
|
kg
|
70
|
|
14
|
觸頭雷擊磨損厚度
|
mm
|
3
|
