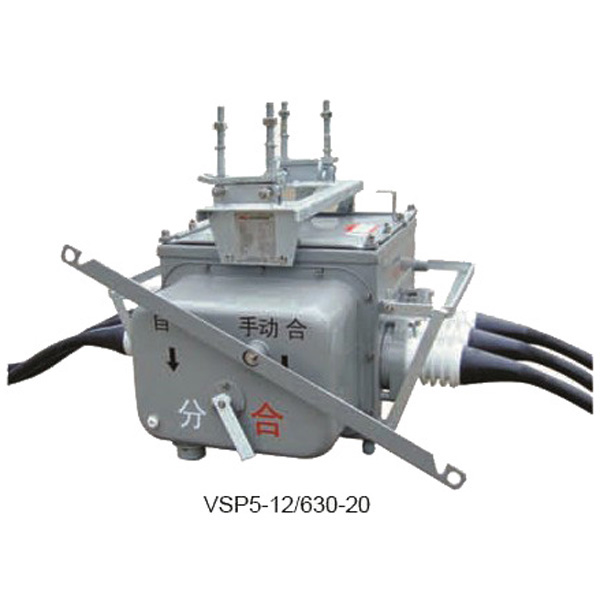

一、概述
VSP5引進東芝技術，并全部進行國產化。而后又進行擴容設計，超越日本技術，將關合短路電流擴容到20kA。
采用真空滅弧，SF6氣體絕緣，開關內還有與真空滅弧室相串聯的隔離斷口，使滅弧性能和耐壓性能更佳。隔離斷口和滅弧室二者之間由機構保證動作順序：真空滅弧室先斷開，后斷開隔離斷口；隔離斷口先合，后合滅弧室。
高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有高溫氣體或超過10mm飛濺物泄露和飛逸出來。
免維護：開關的主回路和操動機構均密封在SF6氣體為介質的箱體內，所以不受環境條件的影響，可以免維護，開關的主回路采用電纜或采用我公司具有專利的拐角套管引出。
可電動、手動操作，使開關操作更靈活。其電磁操作機構具有來電自動合閘，失電自動延時分閘，結構簡單可靠。
安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。
具有自動化配電接口：可配裝各種變比的電流互感器，用于測量和保護以及計量，并配備遠動接口。
高可靠性：集日本東芝三十多年真空設備技術和實踐結晶，以我公司完善的質量管理體系為保證，使產品具有高度的可靠性。SF6氣體充氣壓力為零表壓,不會產生泄露,可靠的密封技術,使開關內的氣體可保證正常工作20年(日本的運行經驗)。
二、使用環境條件
周圍空氣溫度:上限+40℃,下限-35℃;日溫變化不超過25℃;
海拔：≤1000m；
風壓：不超過700Pa(相當于風速34m/s)；
安裝場所：應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等；

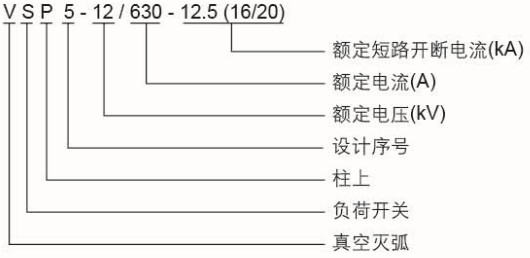

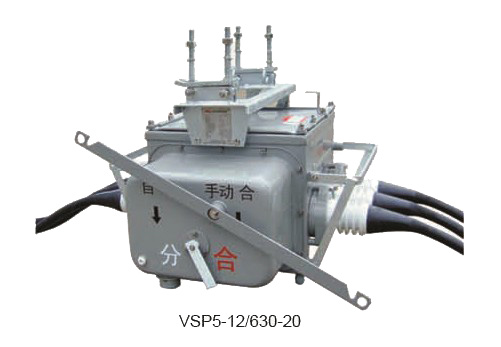

三、型號及含義
四、主要技術參數
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
額定短時耐受電流(4S) |
kV |
12.5 16 20 |
|
4 |
額定關合短路電流(峰值) |
kV |
31.5 40 50 |
|
5 |
額定頻率 |
Hz |
50 |
|
6 |
操作電壓 |
V |
AC220(80%~110%) |
|
7 |
額定絕緣水平 |
1min工頻耐壓(對地、相間/斷口) |
kV |
42/48 |
雷電沖擊電壓(峰值) (對地、相間/斷口) |
75/84 |
|||
二次對地 |
2 |
|||
8 |
SF6氣體額定表壓 |
Mpa |
0表壓,濃度93＞% |
|
9 |
操作手柄手動力 |
N |
100~400 |
|
10 |
主回路電阻(電纜式/套管式) |
405~455/≤150 |
||
11 |
合閘時間 |
ms |
120~180(220V),＜400(184V) |
|
12 |
吸合電流(峰值) |
A |
＜17 |
|
13 |
觸頭合閘彈跳時間 |
ms |
＜6 |
|
14 |
保持電流 |
A |
0.35~0.45 |
|
15 |
合閘電壓 |
V |
120~160 |
|
16 |
分閘時間 |
s |
＜1.5 |
|
17 |
觸頭分閘不同期時間 |
ms |
＜30 |
|
18 |
保持吸合電壓 |
V |
65~85 |
|
19 |
隔離斷口與真空滅弧室合分時間差 |
m |
＞10 |
|
20 |
功率損耗 |
W |
＞10 |
|
21 |
斷路電流不開斷試驗 |
A |
＞1400 |
|
22 |
氣密試驗(檢漏) |
Mpa |
表壓0.02無漏氣 |
|
23 |
真空滅弧室觸頭開距 |
mm |
7~9 |
|
24 |
真空滅弧室觸頭超行程 |
mm |
3~3.5 |
|
25 |
隔離斷口開距 |
mm |
25~30 |
|
26 |
隔離斷口超程 |
mm |
6~13 |
|
27 |
操作方式 |
電動、手動 |
||
28 |
凈重 |
kg |
185 |
|

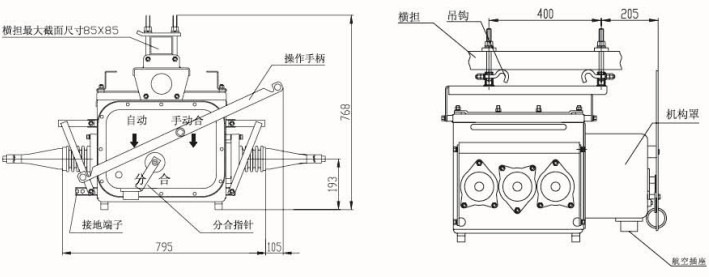

五、產品主體機構圖
