一、概述

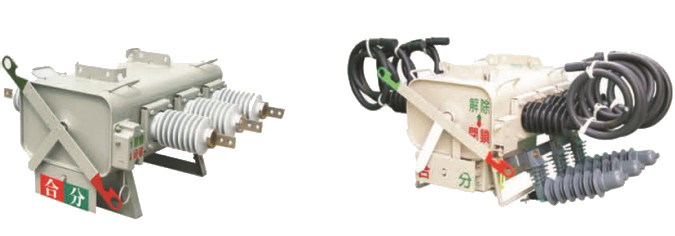

PGS-12/24/40.5型柱上負荷開關適用于額定電壓12kV、24kV、40.5kV，額定電流400A、630A，50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關可配置智能微機控制器，可以手動操作電動操作和遠距離監視和控制。
二、主要技術性能
本體內部使用絕緣及滅弧性能良好的高純度的(99.9%)SF6氣體；具有極短的滅弧時間(1/2周波Cycle)和良好的絕緣恢復特性，絕緣性能極好。另外，負荷電流開斷時電弧的滅弧時間很短，開斷部位觸點消耗量小，因此不需要開斷部位的保修及更換。
開關采用彈簧儲能型操作機構；主回路的操作機構具備在0.06秒以內完成分閘或合閘，能與后備保護裝置很好地配合。
零表壓下保證絕緣性能及滅弧性能；如果SF6氣體泄漏導致本體內部氣體壓力降到零表壓時、也能保證開關的額定絕緣水平及開斷能力。
開關進出線套管采用瓷質線纜型或端子型出線方式可選擇。
為了防止開關因?yàn)閮?nèi)部異常而引起其他壓力急劇上升時導致開關箱體破裂，裝置高壓防爆泄壓裝置。防爆安全膜耐爆壓力為4~6kg.f/cm(=0.4~0.6Mpa)
開關具有低氣壓閉鎖報警裝置和手動閉鎖裝置。
開關內置3只電流互感器、一組零序電流互感器和6只電壓傳感器，以采集配電網運行參數。電流互感器變比600:1A或1000:1A可選，精度為0.5級。為了防止電流測量裝置的過電流，產品配置過電流保護裝置。電壓傳感器電源側A、B、C和負荷側R、S、T共有6個，變比為5800V/0.4V，精度穩定地保持在1.0%。
三、實用環境條件
周圍空氣溫度：－40℃~＋55℃
海拔： ≤2000M
風壓： 700Pa
爬電距離： 38mm/KV
覆冰厚度： 10MM
安裝廠所： 沒有火災、爆炸危險、嚴重污垢、化學腐蝕及劇烈振動的場所

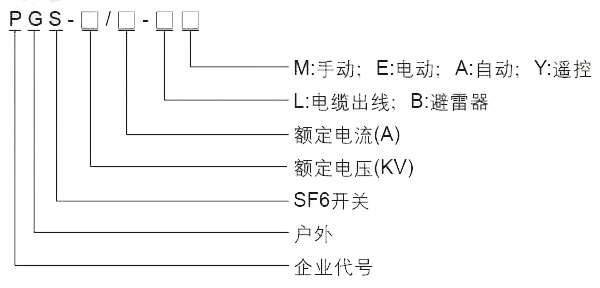

四、型號及含義
|
序號
|
項目
|
單位
|
PGS-12
|
PGS-24
|
PGS-40.5
|
||
|
1
|
額定電壓
|
kV
|
12
|
24
|
40.5
|
||
|
2
|
額定電流
|
A
|
630
|
630
|
630
|
||
|
3
|
額定頻率
|
Hz
|
50
|
50
|
50
|
||
|
4
|
斷口絕緣水平
|
工頻(干試與濕試)
|
kV
|
48
|
79
|
110
|
|
|
雷電沖擊試驗電壓(峰值)
|
85
|
145
|
215
|
||||
|
5
|
對地及相間
絕緣水平 |
工頻
|
干試
|
42
|
64
|
95
|
|
|
濕試
|
34
|
50
|
70
|
||||
|
雷電沖擊試驗電壓(峰值)
|
75
|
125
|
185
|
||||
|
6
|
額定開斷電流
|
A
|
630
|
630
|
630
|
||
|
7
|
額定開斷電流(閉鎖電流)
|
A
|
900
|
900
|
900
|
||
|
8
|
額定熱穩定電流(有效值)
|
kA
|
20
|
20
|
20
|
||
|
9
|
額定熱穩定時間
|
秒
|
4
|
4
|
4
|
||
|
10
|
額定短路關合電流/額定動穩定電流(峰值)
|
kA
|
50
|
50
|
50
|
||
|
11
|
合閘時間
|
ms
|
50
|
50
|
50
|
||
|
12
|
分閘時間
|
ms
|
40
|
40
|
40
|
||
|
13
|
機械壽命
|
次
|
＞5000
|
＞5000
|
＞5000
|
||
|
14
|
額定充氣壓力(20℃)
|
Mpa
|
0.1
|
0.1
|
0.25
|
||
|
15
|
SF6氣體年泄漏率
|
%
|
＜0.05
|
＜0.05
|
＜0.05
|
||
|
16
|
開關重量
|
kg
|
＜130
|
＜150
|
＜200
|
||
