◎概述
主要用途FZW32-12/T630-20型戶外高壓隔離真空負荷開關是新一代高壓電器產品。經嚴格的型式試驗和長期試運行考核。各項技術性能指標全部達到GB-3804IEC標準。該產品主要為城網農網建設的改造而設計，適用額定電壓12KV。三相交流50HZ的供電網絡中，該產品底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼，確保了機體在戶外環境下的正常運行，零部件采用不銹鋼材料，確保了負荷開關的耐用性，穩定性和防水 防鹽霧等性能該產品具有體積小 重量輕 外型美觀 操作簡便 高參數，開斷能力大，安全可靠，電壽命長，可頻繁操作。少維護 斷口明顯等級具顯著的特點。操作方式采用單桿式手動操作，也可采用電動，遠控操作。
◎主要技術參數
負荷開關主要技術參數
|
序號 |
名稱 |
單位 |
參數 |
1 |
額定電壓 |
KV |
12 |
2 |
額定頻率 |
HZ |
50 |
3 |
額定電流 |
A |
630 |
4 |
額定有功負載開斷電流 |
A |
630 |
5 |
額定才環開斷電流 |
A |
630 |
6 |
5%額定有功負載開斷電流 |
A |
31.5 |
7 |
額定電纜充電開斷電流 |
A |
10 |
|
8 |
1min工頻耐受電壓：真空 |
|
|
斷口相關 相對地/隔離斷 |
KV |
42/48 |
|
9 |
雷電沖擊耐受電壓；相向相對 |
|
|
地/隔離斷口 |
KV |
75/85 |
10 |
額定短時耐受電流（熱穩定） |
KA |
20 |
11 |
額定短路持續時間 |
S |
4 |
12 |
額定峰值受電流（動穩定） |
KA |
50 |
13 |
額定短路關合開關 |
KA |
50 |
14 |
機械壽命 |
次 |
10000 |
15 |
真空滅弧室觸頭允許磨損厚度 |
mm |
0.5 |
16 |
手動操作力矩 |
Nm |
≤200 |
17 |
額定空載變壓器開斷容量 |
KVA |
1600 |
18 |
額定開斷電容器組電流 |
A |
100 |
|
|
| |
二.負荷開關真空滅弧室裝置配調整技術參數
序號 |
名稱 |
單位 |
參數 |
1 |
觸頭開距 |
mn |
5=1 |
2 |
平均分閘速度 |
m/s |
1.1=0.2 |
3 |
三相分閘不同期 |
ms |
＜5 |
4 |
三相合閘不同期 |
ms |
＜5 |
5 |
帶電體之間及相對地距離 |
mn |
＞200 |
6 |
輔助同睡電阻 |
μΩ |
＞400 |
三.隔離刀裝置配調整技術參數
序號 |
名稱 |
單位 |
參數 |
1 |
隔離刀正壓力 |
N |
300=50/ |
2 |
觸刀后分離點到靜觸頭距離 |
mm |
＞180mm |
3 |
進出線端 |
μΩ |
≤150 |
4
|
機械壽命
|
次
|
1000 |
|

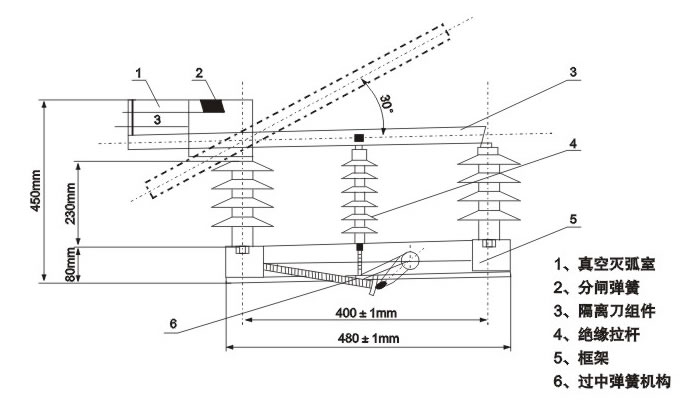

| ◎外形安裝尺寸
|
 |
