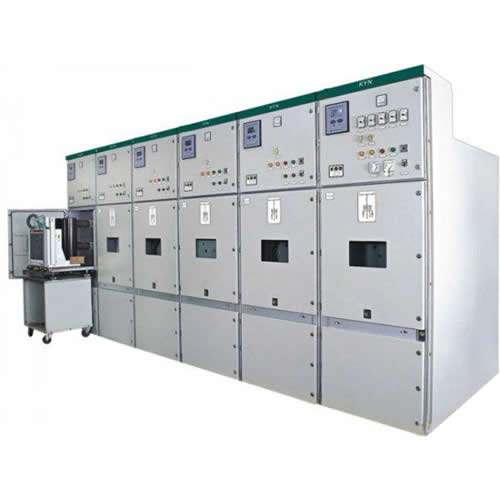

KYN28/12/GZSl金屬鎧裝中置式開關柜按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。它適用于三相交流額定電壓12kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測。
符合標準：
GB3906-2006 《3~35kV交流金屬封閉開關設備》
GB11022-89 《高壓開關設備通用技術條件》
IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》
DL404-97 《戶內交流高壓開關柜訂貨技術條件》
使用環境條件
(1)正常環境條件
1．周圍空氣溫度 上限：+40℃、下限：-10℃。
2．海拔：不超過1000m。
3．相對環境溫度：日平均不大于95％，月平均不大于90％。
4．地震：烈度不超過8度。
5．周圍空氣不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染。
6．無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
(2)特殊工作條件
在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。
技術指標
•額定電壓(KV) 3.6／7.2／12
•工頻耐受電壓(KV) 42(1min)
•沖擊耐受電壓(KV) 75
•額定頻率 50Hz
•額定電流(A) 630～3150
•額定熱穩定電流(KA 4S) 16～50
•額定動穩定電流(KA) 40～125
•額定短路開斷電流(KA) 16～50
•額定短路關合電流(KA) 40～125
•分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
•防護等級 IP4X
結構介紹
開關設備按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成。柜室分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，減少了占地面積。
