一、概述

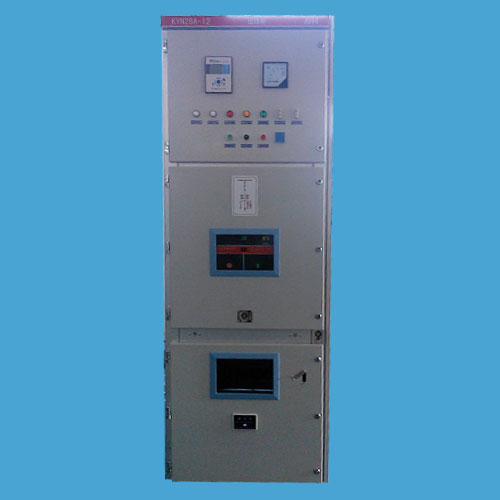

KYN28-12(Z)(GZS1)型愷裝抽出式交流金屬封閉開關柜系額定電壓3.6.12kV三相交流50Hz的戶內成套配電裝置。其外殼完全是由復鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成，其有很高的書L械強度，有效地保證了產況:的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。主開關可配置ABB公司生產的VD4型真空斷路器，C3系列固定式負荷開關。同時也可配置多重國產系列真空斷路器(如VS1, VH1, VK, ZN28)，以取代國外同類產品，其整柜由儀表室，母線室，手車室和電纜組成。木開關柜能滿足GB3906, DL404, IEC-298等標準的要求，并且具有防止誤操作斷路器、防比帶負荷推拉手車、防止帶電關合接地開關。
二、主要用途
用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。
三、正常使用條件
1海拔高度:不超過1000m,
2.環境溫度:上限+40℃，下限一10℃:
3.相對溫度:日平均值不大于95%，月平均位不大于90%;
4.飽和蒸汽壓:日平均值不大十2.2*10-3MPa，月平均值不大十1.8X 10-3MPa;
5，地震烈度:不超過8度;
6.無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
四、技術參數
1.額定電壓:kV3.6, 7.2,12
2.額定電流:A630--3150
3.額定短路開斷電流:kV25, 31.5, 40, 50
4.額定短路關合電流:kV63, 80, 100, 125
5.額定動穩定電流:kA63, 80,100,125
6.額定熱穩定電流:kA25, 31.5, 40, 50
7.額定熱穩定時間:S4
8.防護等級:IP2X, IP3X, IP4X
9.操作方式:彈簧儲能式
10.外形尺寸(寬X寬x高)mm: 800*1500*2300
