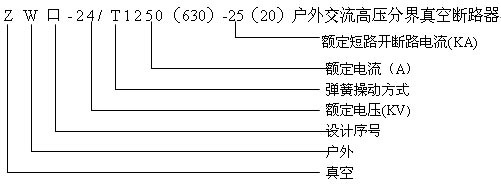

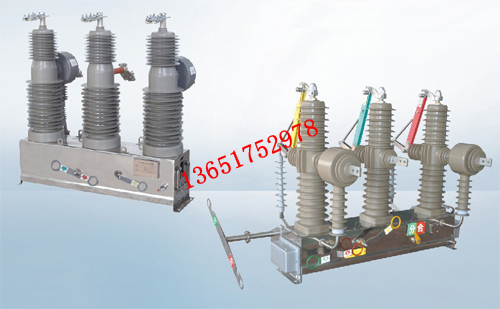

產品型號及含義

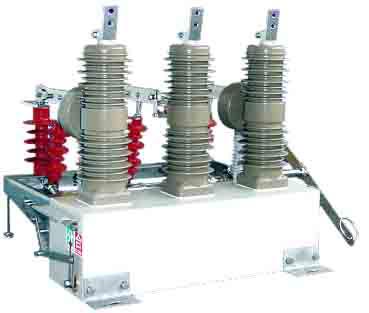

三、產品特點
1外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。
2絕緣部分采用環氧樹脂和硅橡膠復合絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和抗高低溫能力。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求。
3操作機構為彈簧操作機構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。
4滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。
5電流互感器采用優質導磁材料及環氧樹脂與硅橡膠復合絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。
6根據用戶需要，可與相應的的控制器配合構成自動重合器、分段器，是實現配網自動化的理想設備。
正常使用條件
a周圍空氣溫度：+40℃～-40℃ 日溫差：25K
b風速不大于35m/s
c、機箱防護等級為IP64
d、考慮凝露和降水
e、地震烈度不超過8級
f、太陽輻射強度不超過1000W/㎡（相當于圓柱表面上的700Pa）
h、超出本技術條件的要求，由用戶和制造廠協定。
四、產品主要技術數據
表1斷路器的主要技術參數
|
序號
|
名 稱
|
單 位
|
數 值
|
|
|
1
|
額定電壓
|
kV
|
24
|
|
|
2
|
額定電流
|
A
|
630/1250
|
|
|
3
|
額定頻率
|
Hz
|
50
|
|
|
4
|
額定熱穩定電流
|
A
|
420/25k
|
|
|
5
|
額定短路開斷電流
|
A
|
520/25k
|
|
|
6
|
額定動穩定電流(峰值)
|
A
|
650/63k
|
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
50/63
|
|
|
8
|
熱穩定時間
|
S
|
4
|
|
|
9
|
額定操作順序
|
S
|
SO-0.3s-CO-180s-C
|
|
|
10
|
額 定 絕 緣 水 平
|
1min工頻耐壓相間、對地/斷口
|
kV
|
50/65
|
|
額定雷電沖擊耐壓(峰值)相間、對地/斷口
|
95/125
|
|||
|
二次回路1min工頻耐壓
|
2
|
|||
|
11
|
機械壽命
|
次
|
10000
|
|
|
12
|
額定短路開斷電流開斷次數
|
30
|
||
|
13
|
額定電流開斷次數
|
10000
|
||
|
序號
|
名 稱
|
單 位
|
數 值
|
|
1
|
儲能電動機額定功率
|
W
|
≤70
|
|
2
|
S
|
≤8
|
|
|
3
|
儲能電機的工作電壓
|
V
|
AC220 110
|
|
DC24 110 220
|
|||
|
4
|
合閘線圈脫扣電壓
|
V
|
AC220 110
|
|
DC24 110 220
|
|||
|
5
|
分閘線圈脫扣電壓
|
V
|
AC220 110
|
|
DC24 110 220
|
|||
|
6
|
過流線圈脫扣電流
|
A
|
5
|
|
序號
|
名 稱
|
單 位
|
數 值
|
|
1
|
觸頭開距
|
mm
|
12±1
|
|
2
|
超行程
|
3±1
|
|
|
3
|
相間中心距
|
380±1.5
|
|
|
4
|
三相分、合閘不同期性
|
ms
|
≤2
|
|
5
|
觸頭合閘彈跳時間
|
≤2
|
|
|
6
|
合閘時間
|
25～80
|
|
|
7
|
分閘時間
|
23～50
|
|
|
8
|
平均分閘速度
|
m/s
|
1.1～1.7
|
|
9
|
平均合閘速度
|
0.5~0.9
|
|
|
10
|
主導電回路電阻
|
μΩ
|
≤100
|

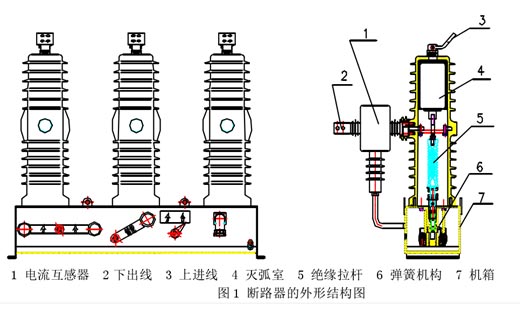

集成固封極柱

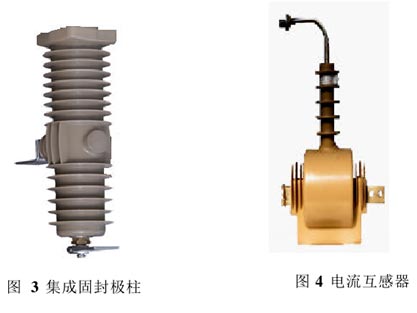

斷路器采用新型復合固體絕緣結構，如圖3所示。真空滅弧室分別澆裝在絕緣罩內，使真空滅弧室與絕緣一體化，大大提高了其絕緣性能，采用環氧樹脂和硅橡膠復合絕緣材料，保護真空滅弧室的外表不受周圍環境的污染，提高了絕緣性能和防污穢、防凝露的能力，并提高了耐臭氧、抗紫外線、抗老化能力，同時大大提高了機械強度。真空滅弧室、主導電回路、絕緣支撐等有機地結合為一個集成固封極柱。該設計為全密封、全絕緣、免維護結構，徹底解決了真空滅弧室小型化與滿足外絕緣要求的矛盾。該真空滅弧室通過管內真空優良的絕緣性使高壓電路切斷電源后能迅速熄弧并抑制電流，燃弧時間短、電弧電壓低、電弧能量小、觸頭磨耗少、允許的開斷次數多。R觸頭形成高強度縱向磁場，開斷能力強，可靠性高；觸頭集成化，無引弧槽，表面幾何形狀完美，耐壓高，機械強度好，并且開合過程無變形；滅弧室內部回路電阻小，內部電場均勻，觸頭截流值低，具有可靠的切容性、感性負載的能力。
電流互感器為一體式安裝在開關本體上，其外形如圖4所示，該產品采用優質導磁材料及環氧樹脂與硅橡膠復合絕緣而成，具有容量大、動熱穩定倍數高、精度等級高、免維護、可靠性高等優點?？筛鶕?jù)客戶需要配置單計量，單保護，計量、保護一體電流互感器，有100、200、400、600、800、1000、1250A等多種變比可供用戶選擇，有0.2級、0.5級、10P10級等多種精度可供用戶選擇。
六、產品的外形尺寸及安裝方式

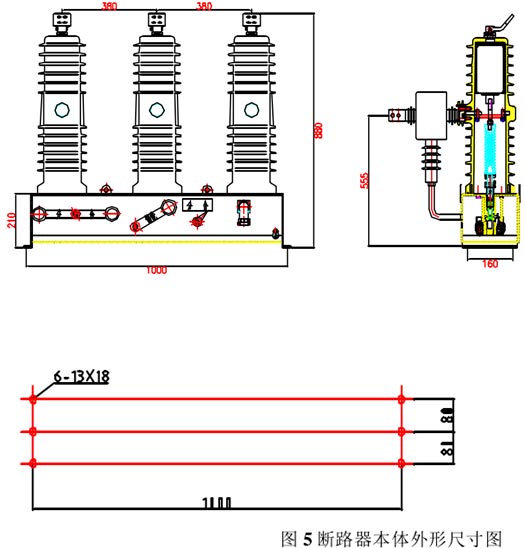

斷路器的外形尺寸見圖5所示

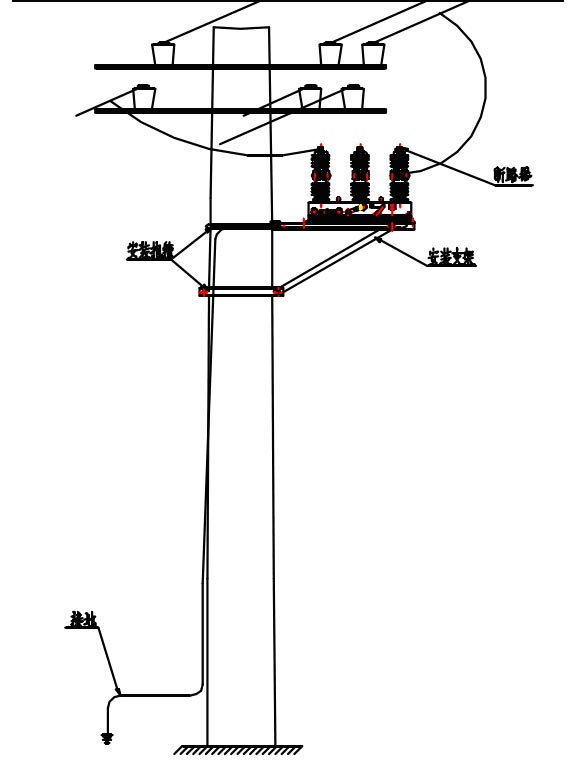

斷路器的安裝方式可單桿安裝，如圖6所示。
安裝前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并對斷路器進行分、合閘試操作，以檢查各種動作是否正確。 斷路器使用的環境應符合規定的范圍，若超過必須與 我公司協商。
七、安裝和使用說明
斷路器在安裝和使用前應進行以下檢查：
a)外觀是否有損傷和破裂；
b)合、分指示牌、儲能指示牌是否脫落、漏裝；
c)箱體、箱蓋是否有變形，并檢查其密封性；
d)緊固件是否松動；
e)手動、電動操作斷路器合、分10次，分合閘應可靠；
f)進行工頻耐壓試驗。
八、訂貨須知
a)斷路器型號、名稱、數量、額定電流及短路開斷電流；
b)操作機構的操作方式(手動、電動或帶遙控)、操作電源種類及額定值；
c)所配電流互感器變比；
d)備品、備件名稱及數量；
e)交貨期、交貨地點、運輸形式；
d)有戶若有特殊要求，請?jiān)谟嗀洉r(shí)說明。
九、注意事項
a)搬運過程中請勿在固封絕緣支柱及電流互感器上用力。
b)操作人員應仔細閱讀使用手冊，掌握該設備的操作方法，對運行中的問題應予 以記錄，及時通知廠家。
c)用戶不得隨意更換零部件，不得更改線路，惹出現問題應及時向廠家聯系。
d)安裝時，保證開關的底箱安裝面與安裝架保持水平，若有不平現象，需墊平。
