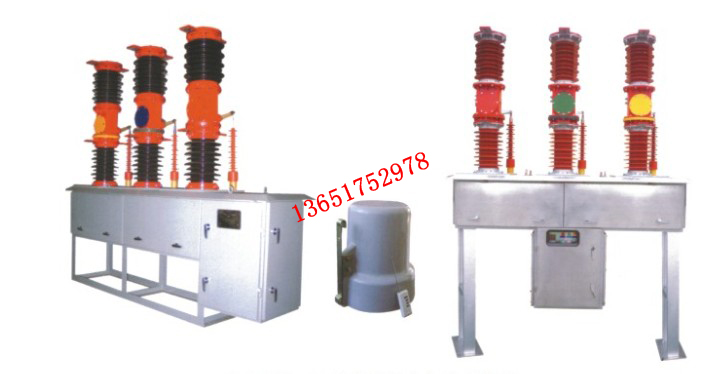

ZW30-40.5系列戶外高壓真空斷路器是三相交流50Hz的高壓開關設備， 主要用于40.5KV輸變電系統的控制與保護，也可用于多電網及工礦企業的正常操作與短路保護之用，并可用作聯絡斷路器及開合電容器組的場合。
該產品配CT17-IVB型彈簧儲能操動機構，可以遠控電動儲能、電動分、合閘操作，也可就地手動儲能、手動分、合閘操作。
優點：
三柱式結構，占地面積小，體積小，重量輕；
可帶6只戶外電流互感器，且互感器測量精度可達0.2、0.2S級、保護精度可為5P、10P級；
可避免電流互感器發生故障時須解體斷路器的麻煩；
瓷瓶爬電比距為3.1㎝/kV，適用于海拔3000米（II級污穢地區）或海拔1000米（IV級污穢）及以下的任何地區。
產品機械特性參數：
| 序號 |
名稱 |
單位 |
數據 |
| 1 |
觸頭開關 |
mm |
20±2 |
| 2 |
超行程 |
4±1 |
| 3 |
觸頭允許磨損厚度 |
3 |
| 4 |
平均分閘速度（接觸緩沖器前0-12mm） |
m/s |
1.85-2.15 |
在基座轉軸處測量 |
| 5 |
平均合閘速度（全行程20mm） |
0.7-1.0 |
| 6 |
觸頭合閘彈跳時間 |
ms |
≤3 |
| 7 |
三相分閘不同期性 |
≤2 |
| 8 |
三相合閘不同期性 |
≤2 |
| 9 |
合閘時間 |
45-100 |
| 10 |
分閘時間 |
35-65 |
| 11 |
各導電回路電阻 |
μΩ |
≤40 |
| 12 |
相間中心距 |
mm |
750±3 |
產品技術參數：
| 參數項目 |
產品型號 |
| |
ZW30-40.5 |
| 額定電壓（kV） |
40.5 |
| 額定電流（A） |
2000 |
| 額定絕緣水平（kV） |
雷電沖擊耐壓 |
185 |
| 工頻耐壓 |
95 |
| 額定短時耐受電流/額定短路開斷電流(kA) |
25 31.5 |
| 額定峰值耐受電流/額定短路關合電流(kA) |
80 |
| 開合單個電容器組電流(A) |
630 |
| 額定失步開斷電流(kA) |
8 |
| 額定操作順序 |
分-0.3s-合分-180s-合分 |
| 額定短路開斷電流下的累計開斷次數(次) |
20 |
| 機械壽命(次) |
10000 |
| 額定短路持續時間 |
4 |
| 漏氣率%/年 |
≤1 |
| 六氟化硫氣體額定壓力(20℃時壓表) |
0.02 Mpa |
| 重量 |
斷路器本體 |
750 |
| 六氟化硫氣體 |
0.08 | | |
