一：適用范圍
HD、HS開啟式大電流刀開關適用于交流50Hz，額定電壓至1000V，額定工作電流6000A及以下的電力線路中，作為無載操作，隔離電源之用。
二：結構特征
刀開關采用雙刀片分布在靜觸頭兩側，用片狀彈簧和螺釘鎖緊，在電網發(fā)生短路時，由于兩并聯(lián)刀片之間以及彈簧片產生的電磁鎖緊力，補償了觸頭斥力，從而能獲得較高的電動穩(wěn)定性。
刀開關的導電部件，借助玻璃纖維塑料壓制成的絕緣底板固定于底座上，具有較高的絕緣能力和機械強度，用玻璃纖維塑料壓制成的拉桿具有較高的機械強度，從而保證了刀開關的機械壽命。

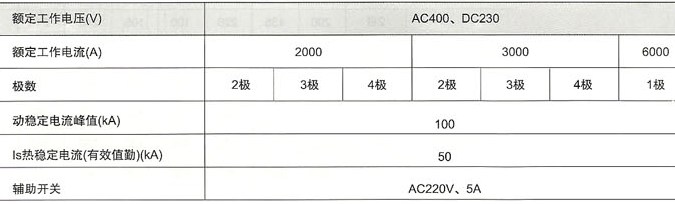

三：主要技術參數

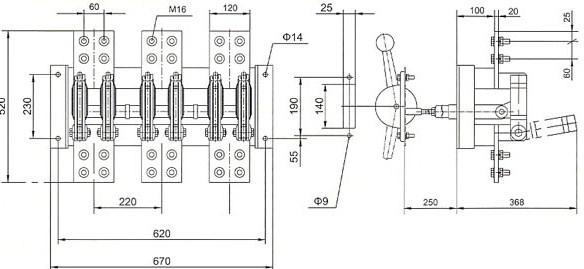

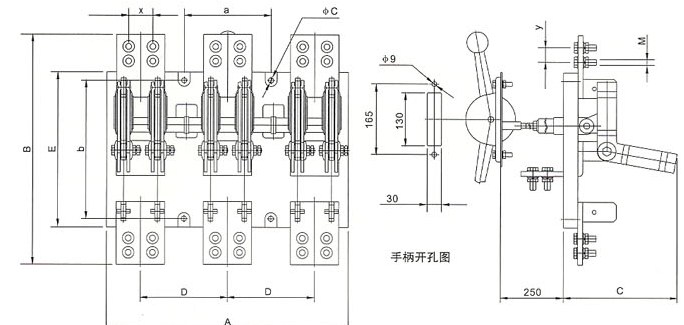

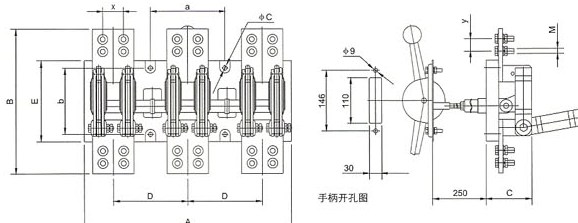

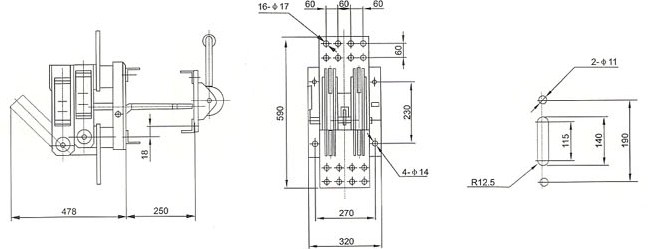

四：外形與安裝尺寸
HD-13-200~3000A
|
刀開關型號 |
極數 |
外形尺寸（mm） |
安裝尺寸（mm） | |||||||||
|
A |
B |
C |
D |
E |
a |
B |
Φc |
x |
y |
m | ||
|
HD13-2000 |
3極 |
500 |
350 |
215 |
180 |
195 |
180 |
160 |
11 |
50 |
30 |
4-M12 |
|
4極 |
680 |
350 |
215 |
180 |
195 |
360 |
160 |
11 |
50 |
30 |
4-M12 | |
|
HD13-3000 |
3極 |
600 |
395 |
245 |
200 |
195 |
200 |
160 |
13 |
70 |
40 |
4-M16 |
|
4極 |
790 |
395 |
245 |
200 |
195 |
400 |
160 |
13 |
70 |
40 |
4-M16 | |
|
HS13-2000 |
3極 |
500 |
475 |
340 |
180 |
320 |
180 |
260 |
11 |
50 |
30 |
4-M12 |
|
4極 |
680 |
475 |
340 |
180 |
320 |
360 |
260 |
11 |
50 |
30 |
4-M12 | |
|
HS13-3000 |
3極 |
600 |
515 |
350 |
200 |
320 |
200 |
260 |
13 |
70 |
40 |
4-M16 |
|
4極 |
790 |
515 |
350 |
200 |
320 |
400 |
260 |
13 |
70 |
40 |
4-M16 | |
